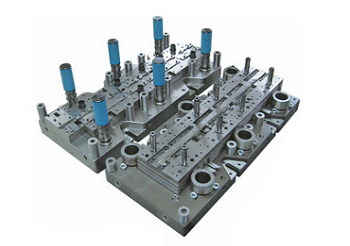

級進模的結構特點:
1、模具由上模、下模及模套三部分組成,并由導柱導向;
2、上模有上模固定板內裝有凸模并有螺釘于上模板連接;
3、帶錐孔的凹模套內,裝入兩個半錐形的凹模,中間開有型腔孔,兩個半圓凹模有兩個定位銷定位;
4、下模是由下模固定板裝有型芯和另一個型芯組成;
5、卸料部分式由頂桿及頂桿墊板組成,在零件制品成型后,首先用專用卸模工作撬開上模,再用頂桿將兩個半錐形凹模頂出模具外,使級進模具分開即可取出制品。
級進模的成型過程:
1、準備階段,將塑料粉稱好重量后,首先倒入加料室內加熱到可塑狀態。施壓階段,壓料柱在液壓機上工作臺向下移動時,進入加料室內對熔融塑料施壓、通過模具的澆注系統以高速射入模腔,并經一定時間的保證保溫,硬化成形。
2、卸料階段,開模后,利用專用卸料機構頂出塑件,并清理模腔及加料室和澆道,準備下一行程擠壓。
